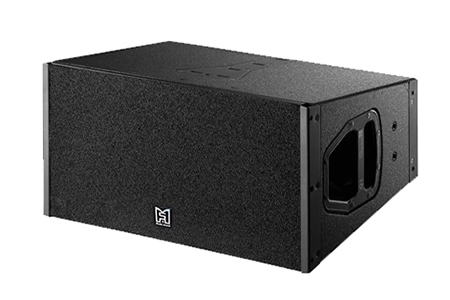

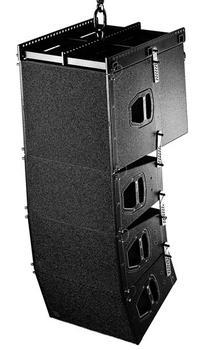

Q1扬声器采用无源两分频设计，配有2个10"低频单元和1个1.3"高频压 缩驱动器单元， 还附有一个鼓形波导。75°的水平恒定指向特性可以控制下限至400Hz， 而15°的垂直高频扩散角使得Q1能用于垂直阵列且在阵列前方产生曲面相干波阵面。 音箱的机械构造结合声学设计使每个音箱之间的垂直耦合角度可以在0°～14°之间进行调整。

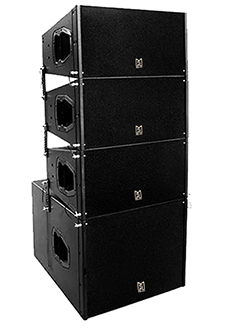

因此根据用户和场地的不同情况和要求Q1阵列可以由2只（15°～30° 扩散角）到20只音箱组合在一起。 Q1箱体结构是用坚固的航海胶合板制成，箱体表面上涂有一层抗撞漆，音箱前面板用坚固的金属棚格作为保护， 同时覆盖了一层可替换的声学透声泡沫材料，侧面板融合了一对把手，以及后面板嵌入了两个EP5或NL4并行接口。

数据

组成部分 2 x 10" 低频驱动单元 / 1.3" 高频压缩驱动单元

最大声压级(1米, 自由场)1 with D6 / D12 135 / 139 dB SPL

额定功率(RMS / 峰值 10 ms) 800 / 1600 瓦

频率响应 (-5 dB) 60 / 1002 Hz - 17 kHz

指向特性 (水平 x 垂直) 75° x 15°3

D6 / D12 每通道可驱动箱体数量 2 / 24

尺寸 毫米 (高 x 宽 x 深) 308 x 580 x 410

重量 公斤 22

尺寸 英寸 (高 x 宽 x 深) 12.1 x 22.8 x 16.1

重量 磅 49

1 最大峰值声压级测试信号：峰值因数为4的粉噪

2 标准/CUT 模式

3 在偶极指向下≥ 400 Hz

4 实际应用中，D12每通道在较低连续功率或低温环境下可推动多达3个同型号扬声器
